Blat typu MFT do precyzyjnego cięcia zagłebiarką

[szmar]

Narzędzia mocujące do stołów firmy Bessey to TW16... ,TW20... itd.  gdzie liczba oznacza średnicę .Średnica 16 mm to głównie do stołów spawalniczych. Ale przy wszystkich (tych ściskach) w katalogu napisano "grubość płyty od min. 19 mmdo maks. 25 mm"
Jak w 2020 roku organizowałem swój blat to chyba wtedy skądś powziąłem informację o grubości płyty 22 mm .
A w systainerze  Festool 500076 prawdopodobnie tak jak w systainerze Bessey STC-S-MFT mocowanie przedmiotów odbywa się normalnymi ściskami typu "F", więc MDF dla lekkości może być 18 mm.

[szmar]

Tu z forum Festool

https://festoolownersgroup.com/threads/what-are-options-for-replacing-mft-1080-table-top.50751/page-2

twierdzą że blat MFT/3 to grubość 3/4 cala i jakaś firma z USA wykonuje otwory 20,2 mm i jak na fotkach opisuje

https://trunkworkscnc.com/products/trunkworks-mdf-perforated-replacement-mft-top-compatible-with-festool-mft-1080-tables
Ja mimo wszystko jestem zwolennikiem grubości 22 mm i średnicy 20,00 mm.

[Pirx]

twierdzą że blat MFT/3 to grubość 3/4 cala i jakaś firma z USA wykonuje otwory 20,2 mm i jak na fotkach opisuje

I mają rację, wcześniej mierzyłem przy pomocy głębokościomierza i jak widać machnąłem się o milimetr.
3/4 cala czyli 19mm.
Ustawiłem i zablokowałem suwmiarkę na 20,2 i duży problem z wsadzeniem w otwór, ale czasem się da.
Nie można wyświetlić tego załącznika.

[szmar]

Dla jasności ten blat ze strony USA to część zamienna do blatu i chyba dlatego otwory 20.2 mm. Jak jest w oryginalnych balatach Festool nie wiem , bo wszędzie piszą 20 mm , a imaki angielskie 19,95 lub 19,9 mm
to jeszcze inne blaty amerykańskie  20,2  i 20,1 .

[Fazi]

Kolego @szmar. Z głębokim zawstydzeniem muszę dopiero teraz odpowiedzieć na Twoje zażalenie odnośnie braku reakcji na godne podziwu zaangażowanie w tematykę. I absolutnie nie szukaj tu żadnej zgryźliwości. Naprawdę wielki szacun ode mnie za poświęcony czas i wysiłek dla rozwoju zagadnienia. Miałem to już dawno napisać, ale ubiegł mnie niejako @piotr.pzn, któremu mam to okropnie za złe .
Cieszę się każdym postem, gdyż jestem niestety psychomaniakiem tych systemów.
Niestety, gdyż pomimo swoistego piękna ideii, są one cholernie drogie. Niestety też - chyba dla mnie na razie nieosiągalnie drogie. I nie chodzi mi o sam blat, który posiadam - tylko te zajefajne systemy pracujące na tych blatach. Kibicuję  i trzymam kciuki za rozwój wątku.
Nomen omen troszeczkę czuję się zapalnikiem tego ciągu zapytując się swego czasu o system "parallel guide", który w końcu zanabyłem i oczekuję na dostawę. Nie omieszkam się podzielić opinią na jego temat.

[szmar]

gdyż pomimo swoistego piękna ideii, są one cholernie drogie

Nie jest tak źle bo proporcje cenowe są teraz korzystniejsze bo:

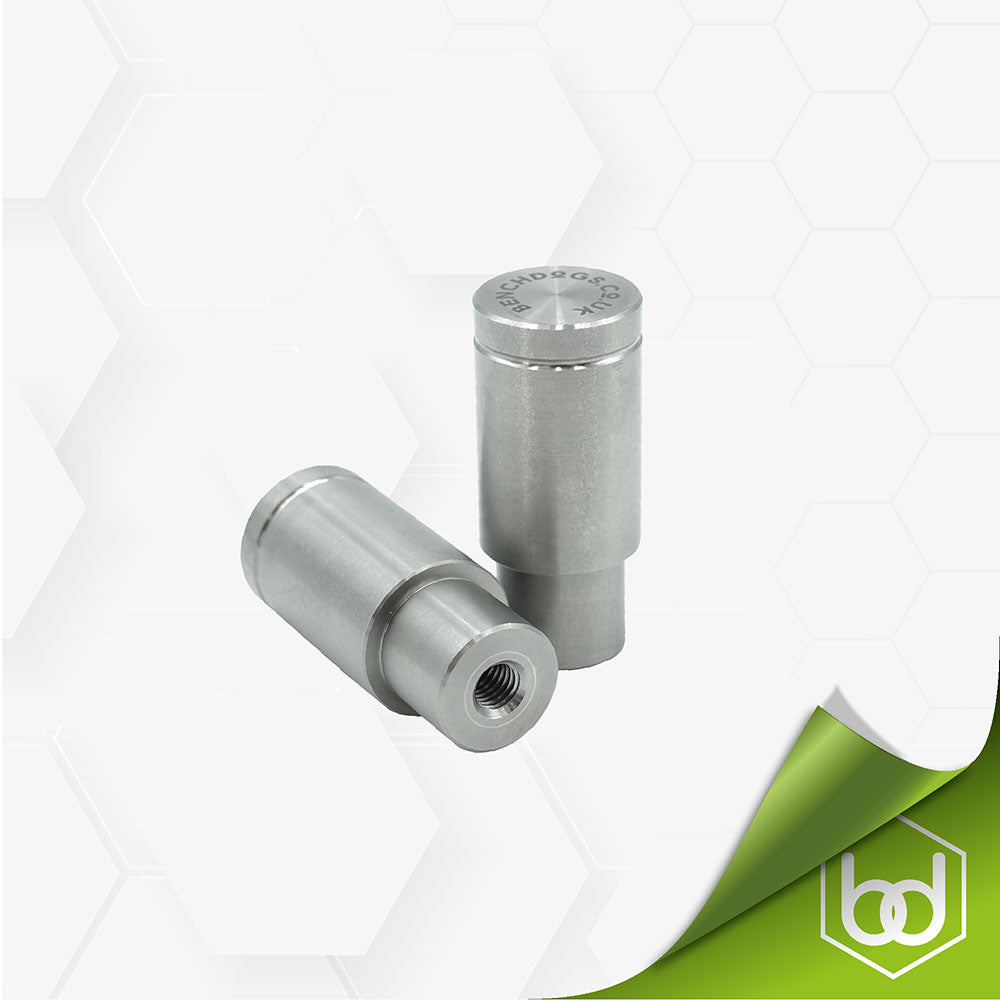

1.Można kupić (na imaki) pręt nierdzewny fi 20 (19,95) ok 1 mb ok 70zł plus przesyłka
2.Ustalić tokarza który , potnie ( z 1 mb ok.12 szt), nagwintuje M8 , wykona rowki pod pierścień osadcze może do 200 zł
3.kupić pokrętła ze śrubami M8 np:https://tomino.pl/pl/searchquery/m8/1/phot/5?url=m8  10szt 10 zł, a można w sklepach drożej plus podkłądki .
4.Kupić imaki w PRC takie jak te czerwone 8 -10 szt 220 zł
A i tak większość ludzi ( tu) kupuje/gromadzi różne narzędzia przez kilka lat.

[Pirx]

To ja dodam swoje przemyślenia częściowo poparte amatorską praktyką.

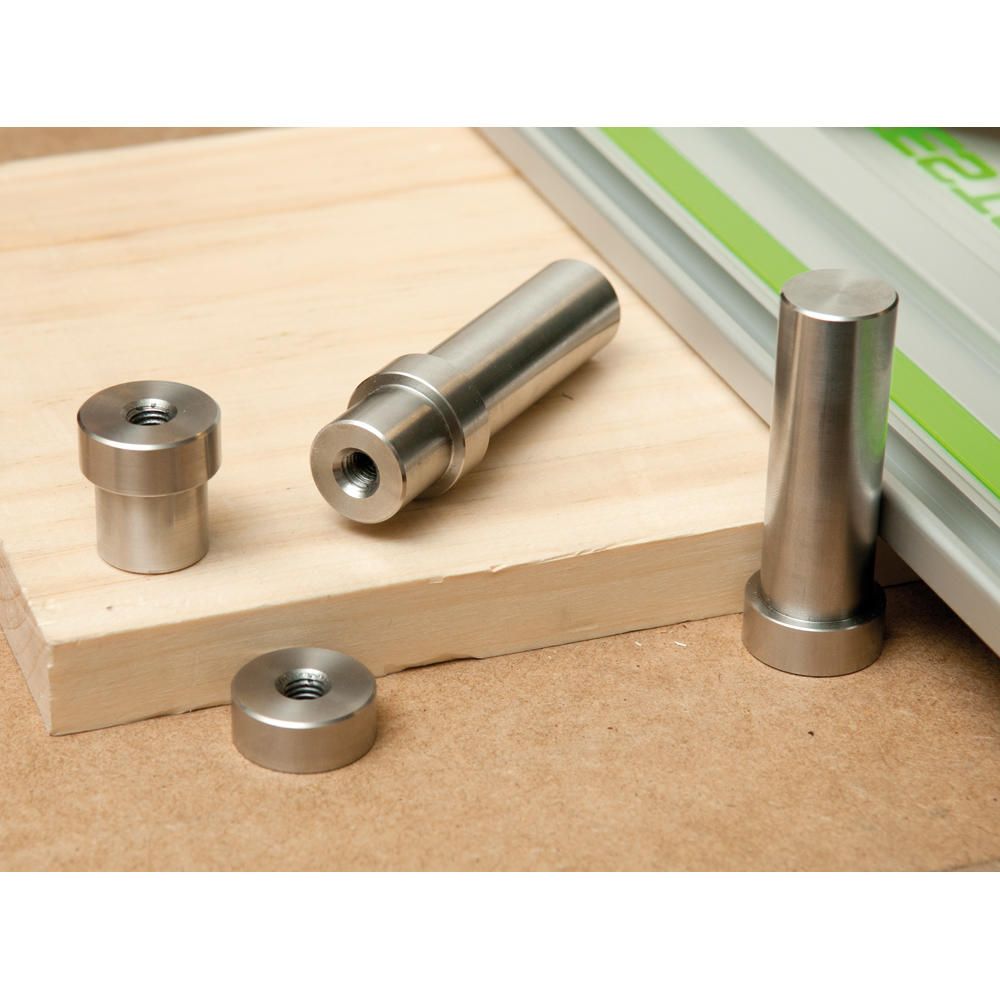

Unikam (może niesłusznie) imaków z takim kołnierzem jak te czerwone.
Aby je użyć trzeba krawędzie otworów fazować, tak aby kołnierz nie wystawał powyżej blatu.
Inaczej materiał może nierówno przylegać czy też uszkadzać krawędź przylegania.
W moim stole tego nie ma, zrobienie fazy zmniejszy głębokość otworu o jakieś 1,5-2mm i wyeliminuje z użycia te luźniejsze imaki jak w Bessey TW20, który i tak trudno zaprzeć.
Wiem, że można taki imak przykręcić od spodu, ale to jest upi***liwe przy częstych zmianach.
Imaki z szerokim kołnierzem dla mnie są lepszym wyborem.

[szmar]

Dalej o blatach z USA i UK , grubości to 18 mm, 3/4 cala czyli 19 mm oraz z 2015 roku aż 25 mm.
Niektóre  blaty jako części zamienne lub do samodzielnej budowy mają otwory o średnicach 20 mm 20,08 mm i 20,1 mm oraz wymienne wkładki ( innego koloru) do cięcia .

w blatach mogą  być dodatkowe otwory do mocowania podnoszenia szyn.

https://benchdogs.co.uk/collections/mft-tops/products/ultra-mft-workstation-replacement-top-with-cutting-strip-black-fibralux-mr

https://www.thisiscarpentry.com/2015/04/03/multi-function-work-bench/

https://tracktubes.com/products/tracktop

[szmar]

I jeszcze blat z forum CNC oraz film ( z przenośnym blatem) pokazujący od 3,42 minuty do czego wkładka i dodatkowe otwory do imaków mocowania

szyny

[szmar]

Tu jeszcze filmik o wkładce (z cienkiego MDF)

do cięcia od 7 minuty

[szmar]

Teraz o ogranicznikach, stoperach pozwalających ciąć na formatki o powtarzalnych wymiarach.
Taki ogranicznik powinien spełnić kilka warunków:
1.Łatwość stabilnego zamocowania.
2.Możliwość regulacji w dużym zakresie.
3.Duża szerokość tak by tylko jeden wystarczył przy szerokiej formatce.
4.Brak sprężystego ugięcia  przy "mocnym" dociskaniu formatki
5.Jeżeli jest przykładnica z miarką to musi być ze wskaźnikiem "bez paralaksy"
tu dwa filmiki (stare)



[szmar]

CDN..
Ogranicznik "flagowy" niekoniecznie bo zbyt mała powierzchnia "oporu" (szczególnie dla płyty meblowej) i może sprężynować przy mocniejszym dociskaniu.
Pręty z " przykładnic równoległych" też niekoniecznie bo mogą się przechylać, mała powierzchnia styku  i trzeba idealnie ustawić dwie sztuki.
Ktoś powie można zamocować kawałek prostokątnej formatki. Można tylko trochę trudne jest równolegle do szyny  i w odległość zgodnie z wymiarem i nie przesunąć/przestawić przy dociskaniu do blatu . Oczywiście w tym kawałku  można wyfrezować dwa "rowki " równoległe do siebie w odległości otworów , a prostopadłe (rowki) do szyny. Mam takie stopery ale ostatnio nie używam bo za duża precyzyjnego ustawiani.
Przy długich a wąskich formatkach zapewne sprawdzi się przykładnica ze stoperem flagowym .
Obecnie 2025 rok można kupić ( cena ponad 200 zł) stoper jak z filmu od 5 minuty

Jest i Peter Millard

[Fazi]

Te czarne opory z Banggoda też mi ryją beret, ale to obiecałem sobie, że sam zmajstruję.... oczywiście jak się ciut ociepli

[szmar]

Te czarne opory

To jest jeden opór

ale to obiecałem sobie, że sam zmajstruję

Moim zdaniem nie warto bo to opór plus dwa imaki, patrząc w ten sposób to nie jest drogo ale może za czas jakiś cena się obniży

[Fazi]

No tak, jeden - napisałem tak z automatu. Na razie muszę rany wylizać po innych wydatkach.
Najniższą cenę miałem za 240zł.
