Stolik pod frezarkę Triton TRA 001/ CMT E7

[Roger Ż]

Dzień dobry,

Zostałem poproszony przez kolegę o pomoc przy opracowaniu ekonomicznego (w miarę) stolika pod frezarkę z funkcją windy. Co do urządzenia to wybór był dla mnie prosty i oczywisty - Triton/CMT.

Wyzwaniem było stworzenie czegoś dokładnego i precyzyjnego i jednocześnie nadającego się do pracy półprzemysłowej - kolega tworzy piękne drapaki dla kotów na bazie sklejek i innych swoich patentów.

Ustaliliśmy, że dość tanią i jednocześnie sztywną bazą pod stół będzie marketowa końcówka blatu kuchennego o długości 900mm.

Do frezowań wszystko okleiłem taśmą malarską aby wyeliminować odpryski okleiny.

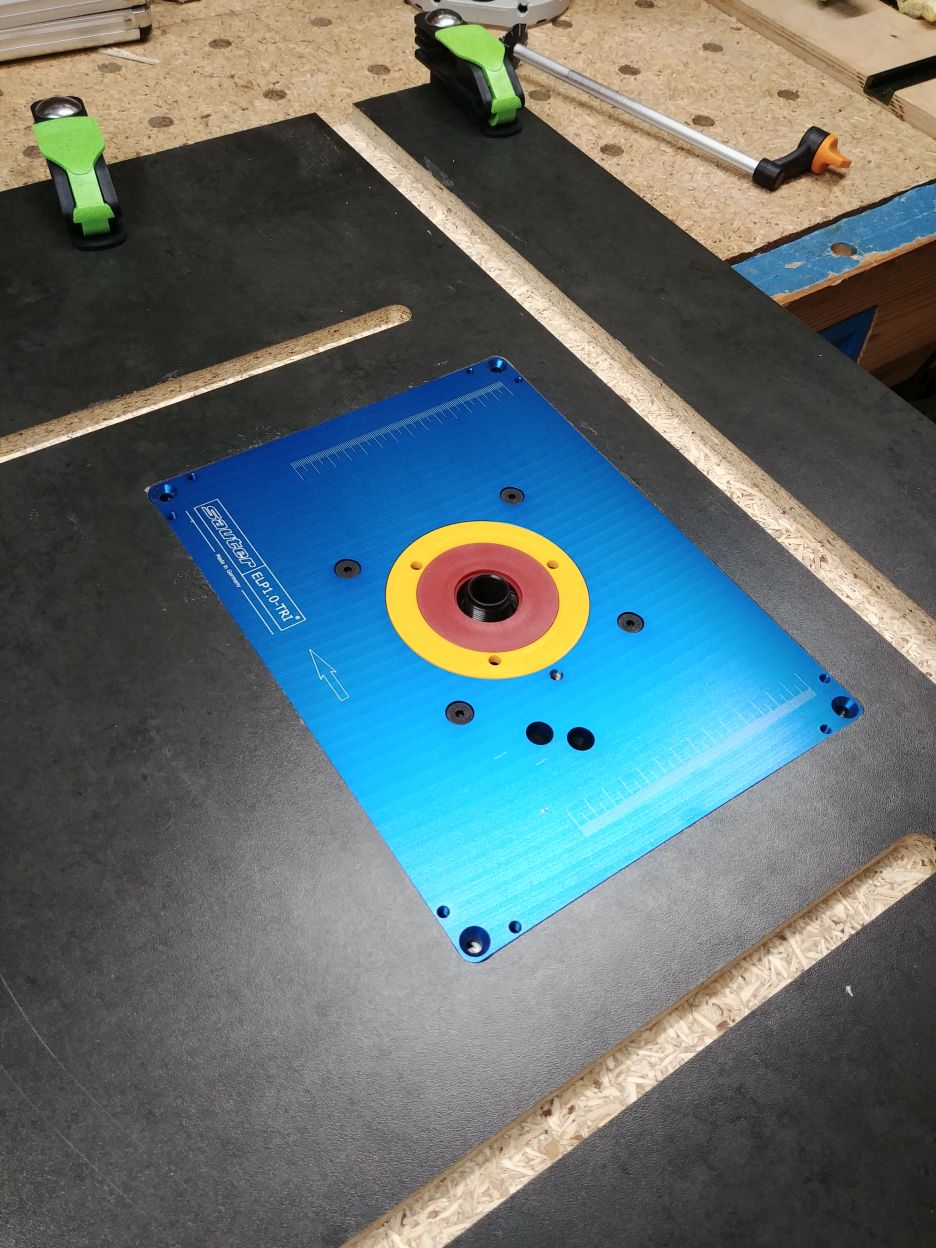

Najdroższym elementem całej instalacji była płytka montażowa frezarki z Sautera - https://www.sautershop.com/sauter-insert-plate-elp1.0-tri-sa-elp1.0-tri?c=13157

Jej mocowanie było już bardzo ekonomiczne - wystarczyło podłożyć w rogach pod płytkę podcięte kątowniki aby śruby poziomujące miały się o co oprzeć i potem przykręcić na wylot śrubami - pod blatem nabiłem nakrętki pazurkowe aby mieć stały gwint dla śruby.



Szyny do rowków zostały zakupione od kolegi Woodfan - kolor zielony nieźle się komponuje do antracytowego blatu - https://woodfan.pl/zrob-to-sam/t-track-standard-profil-aluminiowy-122cm-rowek-8,3-12,1mm-2408-detail.html oraz https://woodfan.pl/zrob-to-sam/profil-aluminiowy-typu-t-o-rowku-19-24mm-ziel-i-dlugosci-122cm-2013-detail.html

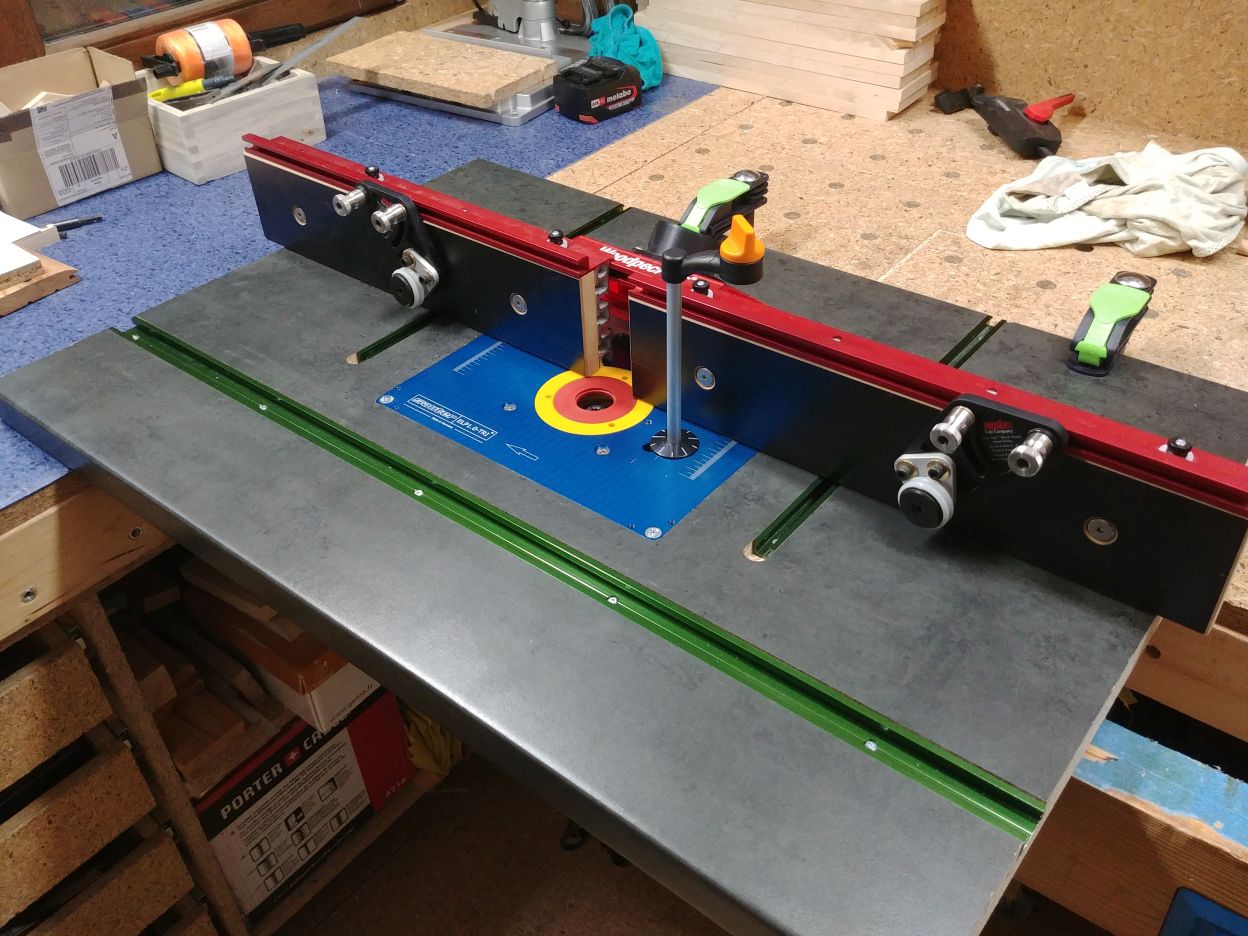

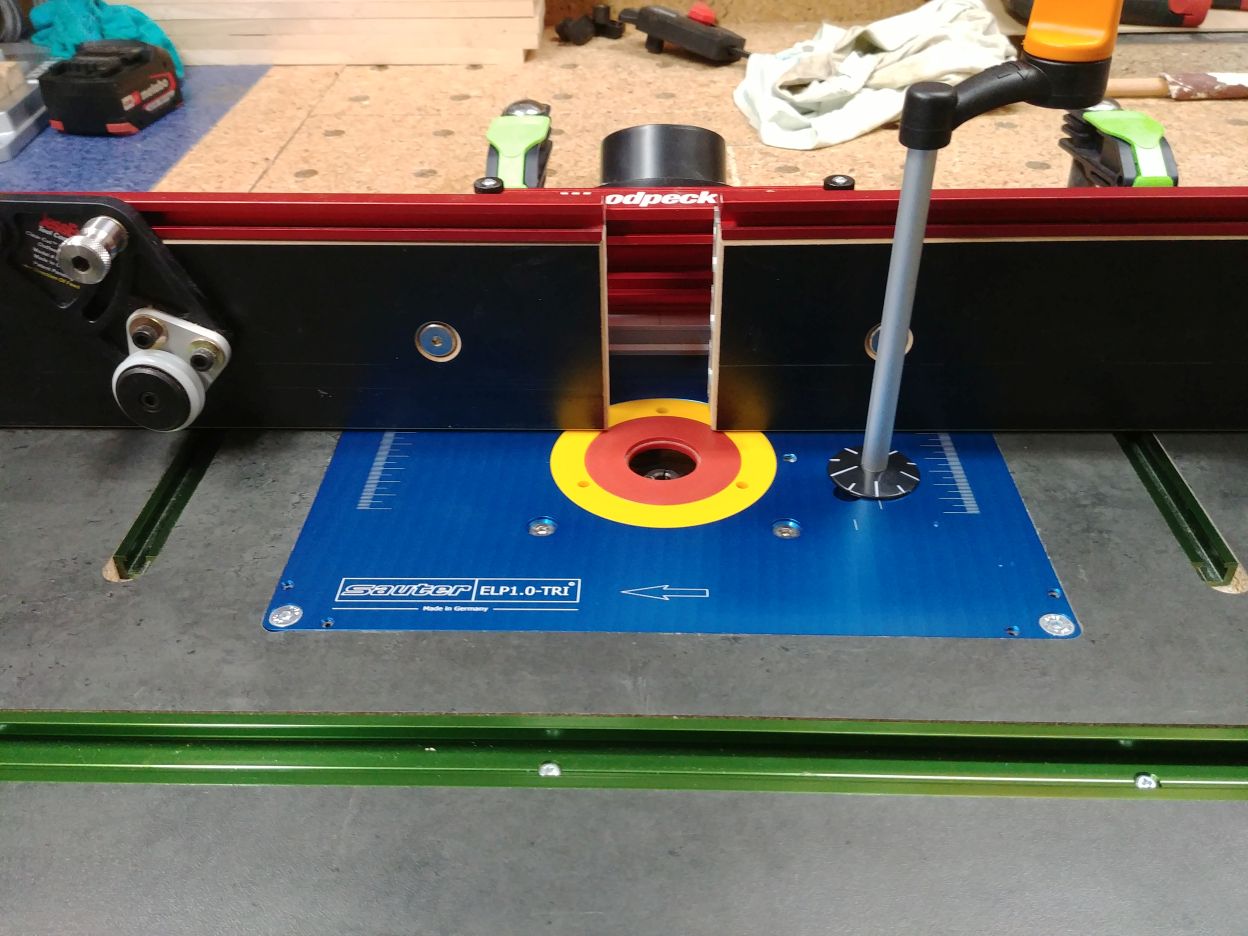

Na zdjęciach podczas przymiarek trafiła moja przykładnica z Woodpeckersa - docelowa za moment...






Kolejnym zadaniem było stworzenie przykładnicy, która nie powinna ustępować funkcjonalnie fabrycznym produktom, jednak w zupełnie innym budżecie i tu trzeba było moment pokombinować.

Nie ukrywam, że inspirowałem się mocno swoim Woodpeckerskem i autorskimi przykładnicami z Sautera.

Zdecydowaliśmy, że wykorzystamy profile aluminiowe typu V-slot - ich ceny są znacznie bardziej przyjazne aniżeli profile w sklepach dla stolarzy.

Zakupiliśmy jeden profil 1000mm i dwa po 400mm w formacie 80x20 - https://www.v-slot.pl/pl/p/V-SLOT-2080-NA-WYMIAR-Srebrny-Anodowany/935

Do tego kilka łączników i śrubek oraz kawałek sklejki 18mm.

Wyszło takie coś:











Mocowanie przykładnicy wykonałem na śrubach młoteczkowych M8 i gałeczkach z Woodfan - aby gałki były łatwiej dostępne dodałem tulejki -dystanse pozyskane z blokad transportowych od pralki - nigdy nie potrafię takich rzeczy wyrzucić i ciągle zbieram takie graty na takie właśnie okazje.

Po zmontowaniu wygląda to tak:









Podsumowując:

Płytka z Sautera - 600 zł
Profile z Woodfan + śrubki i gałeczki - 180 zł
Profile V-Slot + śrubki do tego - 200 zł
Czas spędzony z radością nad projektem i zadowolony kolega - BEZCENNE


Zamieszczam gdyby ktoś szukał inspiracji i w miarę rozsądnego cenowo rozwiązania - oczywiście można taniej , prościej, etc. ale zależało mi na precyzji, trwałości i powtarzalności.

Oczywiście jestem ciekaw Waszej opinii - to mój pierwszy "poważny post na forum" ze zdjęciami   .

[piotr.pzn]

Wyszło elegancko.
Bardzo podoba mi się przykładnica, na pewno kiedyś taką sobie od Ciebie zgapię, kwestia kiedy wystarczająco zacznie mi dokuczać obecna przykładnica fajne te profile, nigdy nie wiedziałem jak tego szukać, a mogą się kiedyś przydać.
Napisz jeszcze proszę, czy nie miałeś problemów z montażem frezarki na tej płytce? Musiałeś robić nowe otwory i gwintować czu jest plug and play?

[Roger Ż]

Napisz jeszcze proszę, czy nie miałeś problemów z montażem frezarki na tej płytce? Musiałeś robić nowe otwory i gwintować czu jest plug and play?

Te płytki mają dedykowane otwory dla danych frezarek - w poście jest link do wersji dla Tritona ale są też pozostałe modele lub wersja bez otworów do własnego wykonania. Musisz sobie pogrzebać - jakość płyty jest bardzo dobra - ja mam w swoim stoliku taką najtańsza fenolową od Woodfan za 150 zł i niestety nie jest płaska tylko ma lekką wypukłość i to wystarczy aby gubiła dokładność, ale już niedługo u siebie też zmieniam na Sautera.

[piotr.pzn]

No właśnie ja mam wkładkę i przykładnice wzięte ze stołu modułowego Tritona i też są takie sobie, czekam na pretekst do zmian
Dobrze że wrzuciłeś relację właśnie z naciskiem na cena/jakość a nie tylko na jakość

[wiewioor7]

Bardzo podoba mi się przykładnica, na pewno kiedyś taką sobie od Ciebie zgapię, kwestia kiedy wystarczająco zacznie mi dokuczać obecna przykładnica

I ja odgapię (nie wiem kiedy) tą przykładnicę. Mam frezarkę stołową z plastikową culagą, no niestety nie wiem co autor miał na myśli projektując to badziewie, ale używać się tego nie da

Fajna relacja, mam już wymówkę, żeby zmienić na coś porządnego

[Mery]

tak czytam "budżetowo" po czym czytam i oglądam zdjęcia i se myślę że budżetowo to jest odpad z blatu, wkładka z hpl, frezarka za 500 zł i całość się zamyka w 600 zł. A tu 1000 zł materiały + 2000 frezarka i wychodzi 3 klocki, można się już rozglądać za dolnowrzecionówką, 3tys. to dla mnie nie jest budżetowo, ale bardzo dobra frezarka + bardzo dobry stolik. to już jest PRO a nie budżetowo będzie kolega zadowolony

[jpyt]

No właśnie ja mam wkładkę i przykładnice wzięte ze stołu modułowego Tritona i też są takie sobie, czekam na pretekst do zmian

Mówisz o przykładnicy z Triton TWX7RT001?

[piotr.pzn]

Tak
