Wiercenie pod zawiasy nakładane Blum

[yozz84]

Witajcie,

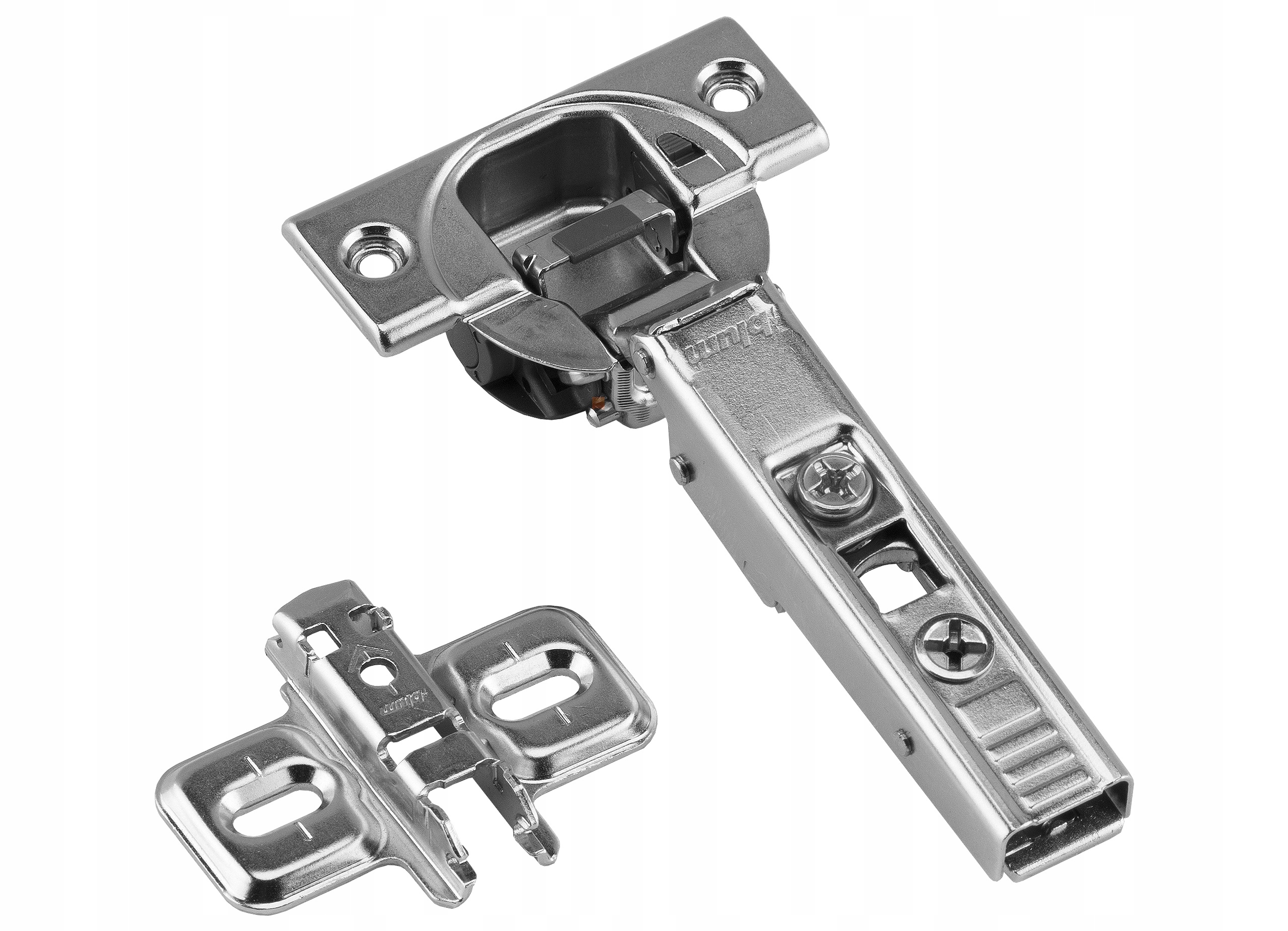

Jestem świeżak jeśli chodzi o montaż mebli. Do tej pory nie miałem problemu z zawiasami, ale przyszło mi zamontować w pojedynczej szafce zawias Blum Bluemotion, do drzwiczek nakładanych: https://a.allegroimg.com/original/030ceb/2853a16942b0830907d0beff51c8 i pomimo tego że zawiasy wymiarami niewiele się różnią to mam problem - nie mogę rozszyfrować tabeli / instrukcji z tej firmy... Czy ktoś moze mi wyjaśnić jak odczytać i dobrać parametry z załączonej instrukcji?

Płyta meblowa 18mm, szerokość szafki i frontu nakładanego jest taka sama. Przy normalnym wierceniu we froncie - od krawędzi 21,5mm, wiertłem fi = 35mm nie mogę na testowych elementach wyregulować drzwiczek tak, by z lewej i prawej strony szafki były zlicowane z bokami. Regulacja poszła już na maksa i więcej się nie da, a została mi jeszcze niewielka przestrzeń. Zatem musze oddalić od brzegu puszkę aby mieć możliwość regulacji +/- (dobrze rozumiem?). Jak odczytać to z tej tabeli? Rysunek i oznaczenia sądla mnie niejasne.

Dziękuje za wyrozumiałość i pomoc.

[istolarstwo]

Z rysunku wynika, ze musisz wiercić 7 od brzegu, czyli 7+17,5 czyli 24,5. Standardowo 22,5


Piotr

[yozz84]

Czyli rozumiem że przy górnej wartości kolumny wybieram 18 (grubość płyty gdyż F - zlicowanie z frontem - na zero) i wychodzi mi 7mm

A co oznacza wartość prowadnika (wysokość)? - 0, 3, 6, 9 ?

[Acar]

No może byc tak że masz zly prowadnik.  Wysokość prowadnika to wysokość prowadnika. Połóż go poziomo i wtedy zrozumiesz co to wysokość prowadnika. Odsadzenie zawiasu od boku.

[istolarstwo]

To, co napisałem, to przy prowadniku 0.
Inne wysokości są do bardziej skomplikowanych projektów, jak skośne, częściowe nałożenie...


Piotr

[yozz84]

Dziękuje.
