Skrzynka na baterię - Rower elektryczny

Zaczęty przez marek20, 2020-10-30 | 18:03:45

Poprzedni wątek - Następny wątek

marek20

Cześć!
Dawno mnie tu w sumie nie było ::)
Ale wróciłem (2 osoby się cieszą)

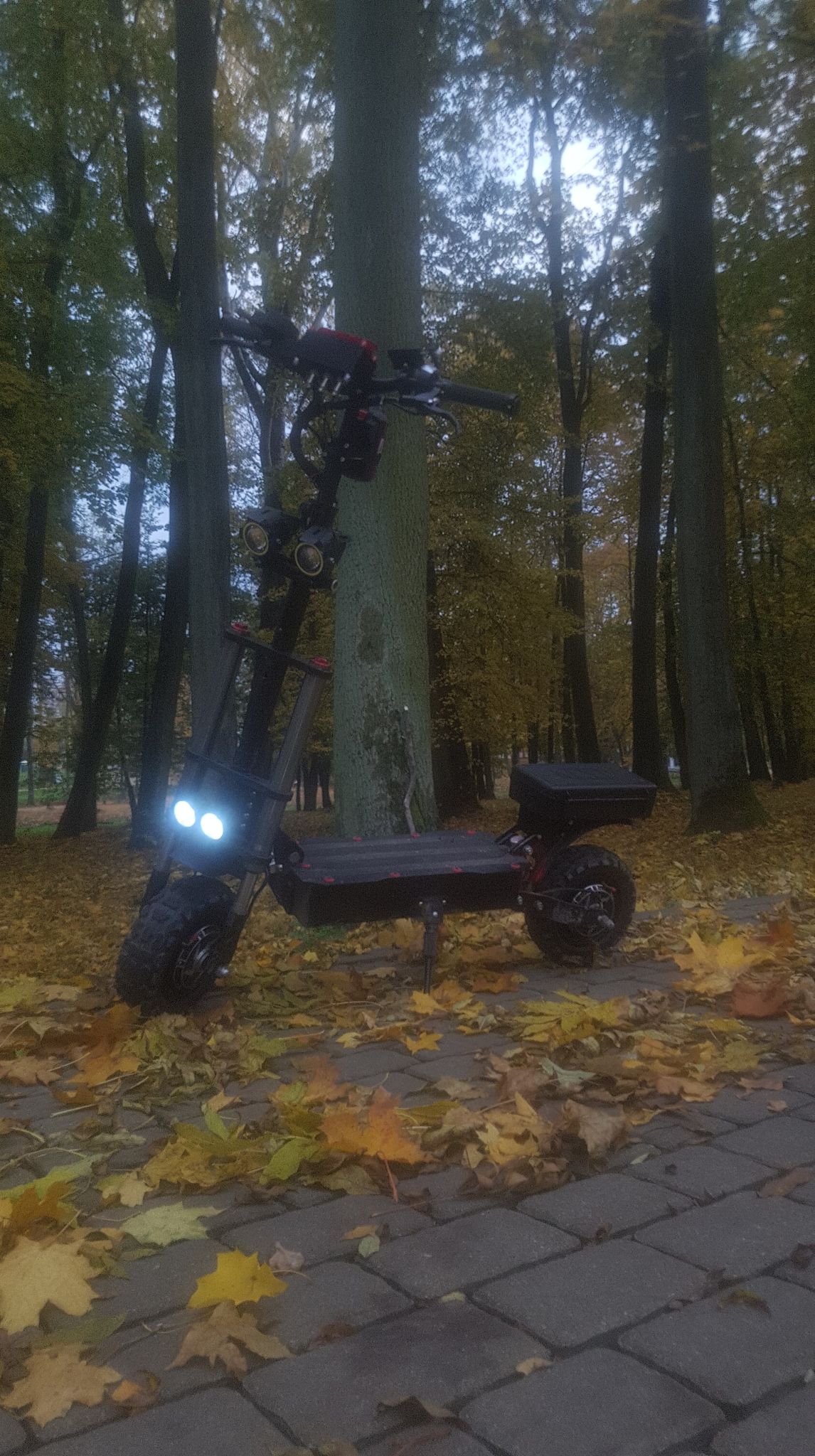

Do rzeczy. Kiedyś wstawiłem zdjęcie z budowy elewacji gdzie Mery słusznie zauważył że na roboty dojeżdżam hulajnogą elektryczną ;D
Przez 2 lata dosyć mocno pogłębiłem swoją wiedzę w tej dziedzinie i postanowiłem spróbować z lepszymi sprzętami.
W wakacje zakupiłem bazę do modyfikacji. Obecnie jedzie w okolicach 80km/h i starcza na 60km jazdy.

Projekt skończony i co robić teraz :P

Stwierdziłem że spróbuję swoich sił w rowerach elektrycznych. Mogę nim włączyć się normalnie do ruchu i w konfiguracji takiej jaką zakupiłem pojedzie na równi z samochodami.
Jeśli ktoś jest w temacie to przedstawiam konfigurację
-Mxus 30H na nawoju 10x6
-Sinus 30A
-13S7P na LG MJ1 z BMSem 50A
-KT LCD3
Bazą był Romet Rambler zakupiony na allegro za niecałe 800zł (wyprzedaże pod koniec lata)

W kwestii elektroniki wiedziałem że sobie poradzę. Miesiąc temu zbudowałem przecież potworka na 2 kontrolerach 50A :D
W kwestii roweru... Wspomagałem się trochę Znajomymi a trochę internetem ;D
Skończyło się tak że z Rometa została tu tylko rama bo praktycznie wszystko jest pozmieniane :P

No i teraz elektronika. W czym to upchnąć? Na rynku nie ma absolutnie żadnych skrzynek gotowych pod elektryfikację roweru.
Nie działa to niestety w sposób podłącz i jedź.

1 pomysł padł na skrzynkę z drukarki 3D.
Największa drukarka jaką dysponuję to CR10S o polu roboczym 30x40x30cm.
Projekt ledwo się zmieścił, pochłonął godziny projektowania i... przetrwał 60km.

Niestety słabo go przemyślałem, nie był kompletnie uszczelniony, estetyką nie powalał a dodatkowo pochłonął MASĘ KASY!
Na cały filament, plexe na boki, dławiki, mocowania i farby poszło... 400zł!

Ta skrzynka wyjdzie +/- 150zł a pomieści o wiele wiele więcej niż drukowana.
So - lecimy ze zdjęciami. Z góry przeproszę was za jakość zdjęć. Brałem lekcje u Obiego i jakieś takie teraz wychodzą ;D

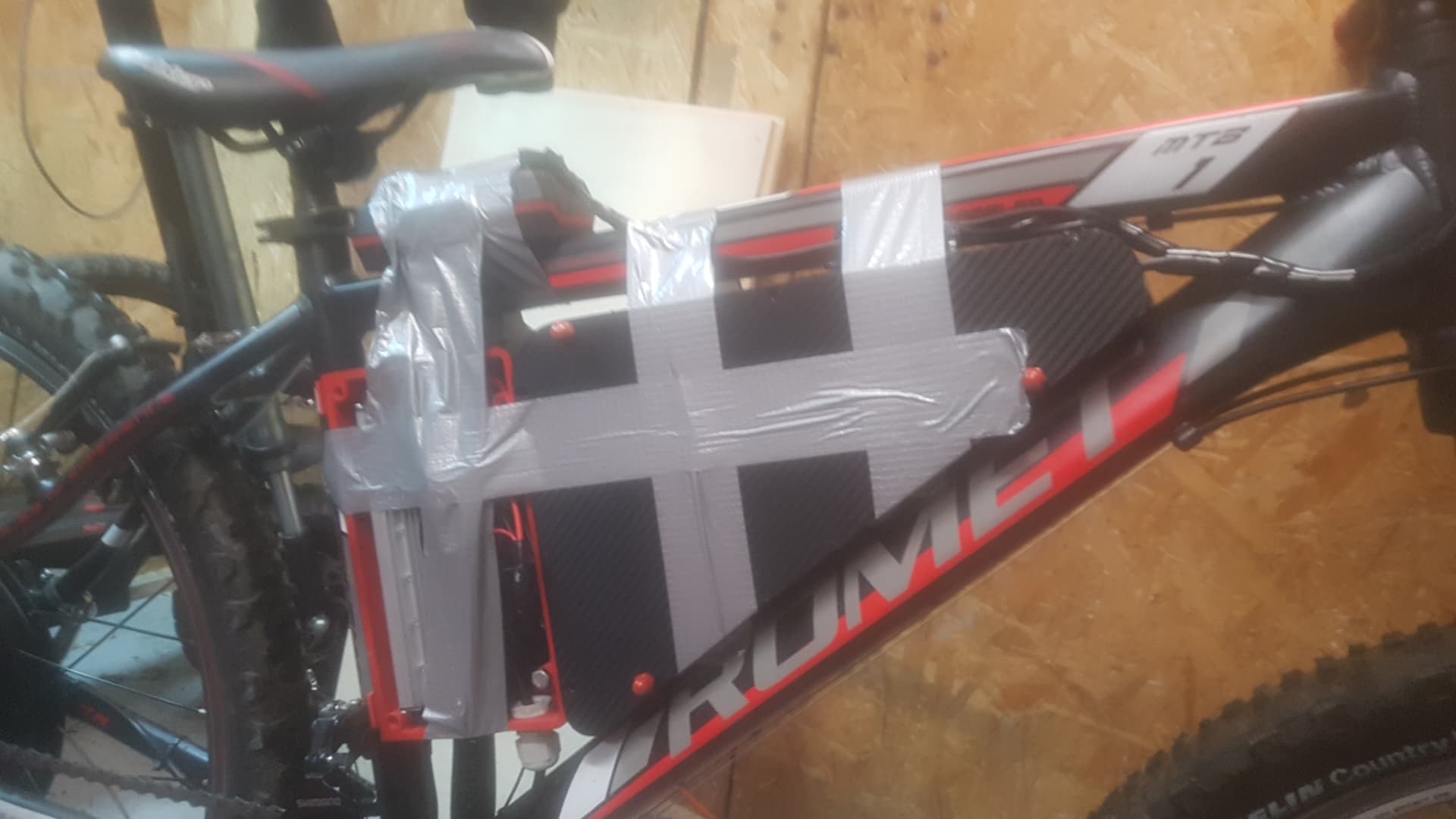

Wygląd poprzedniej skrzynki:

Doszczelniłem ją trochę szarą taśmą ;D
Jak widać kompletnie to nie wygląda.
Podjąłem więc decyzję o popsuciu sobie 10 godzin projektowania, tygodnia druku i 400zł ;D

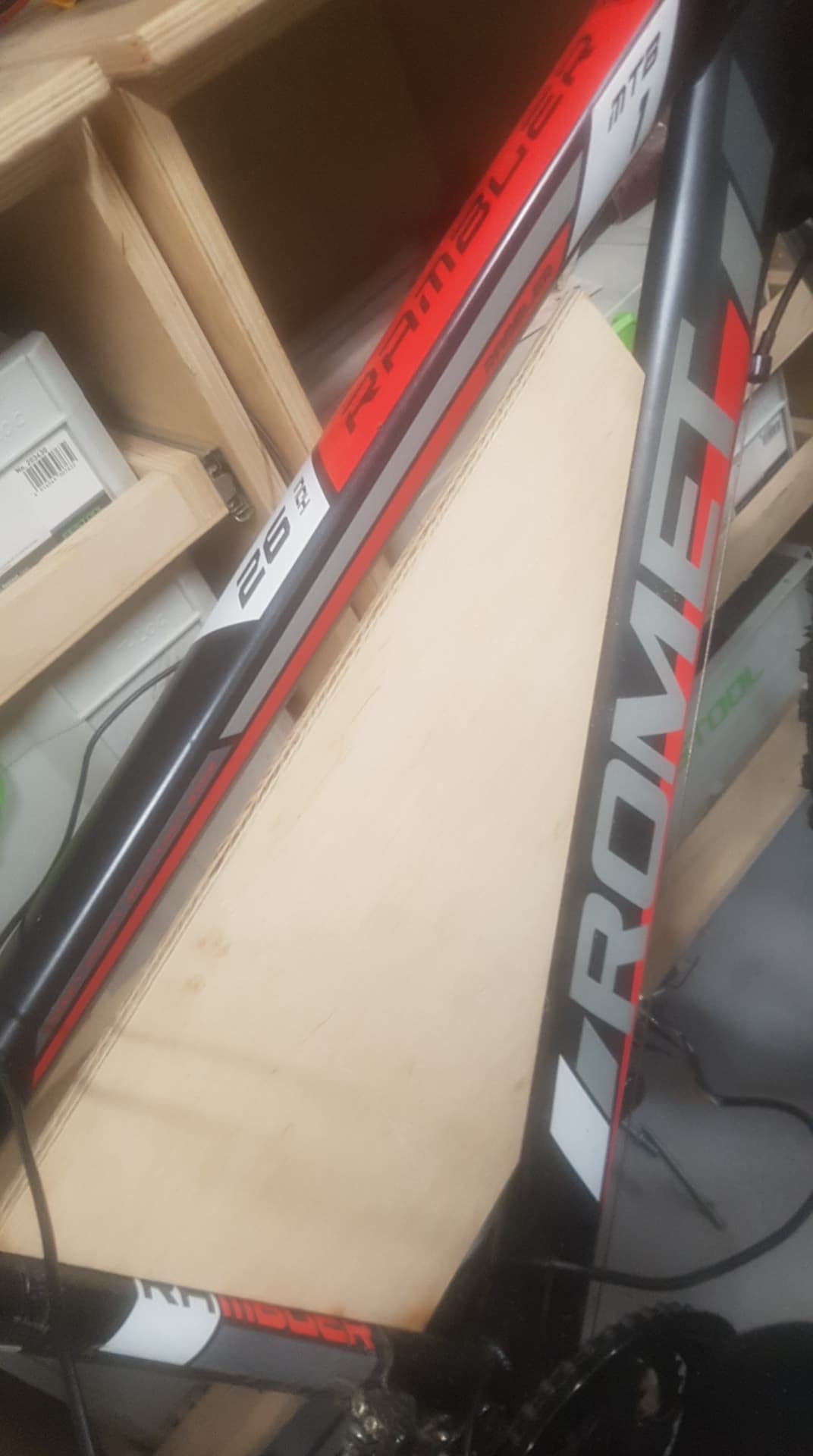

Powstał szablon ze sklejki na którym opiera się cała skrzynia

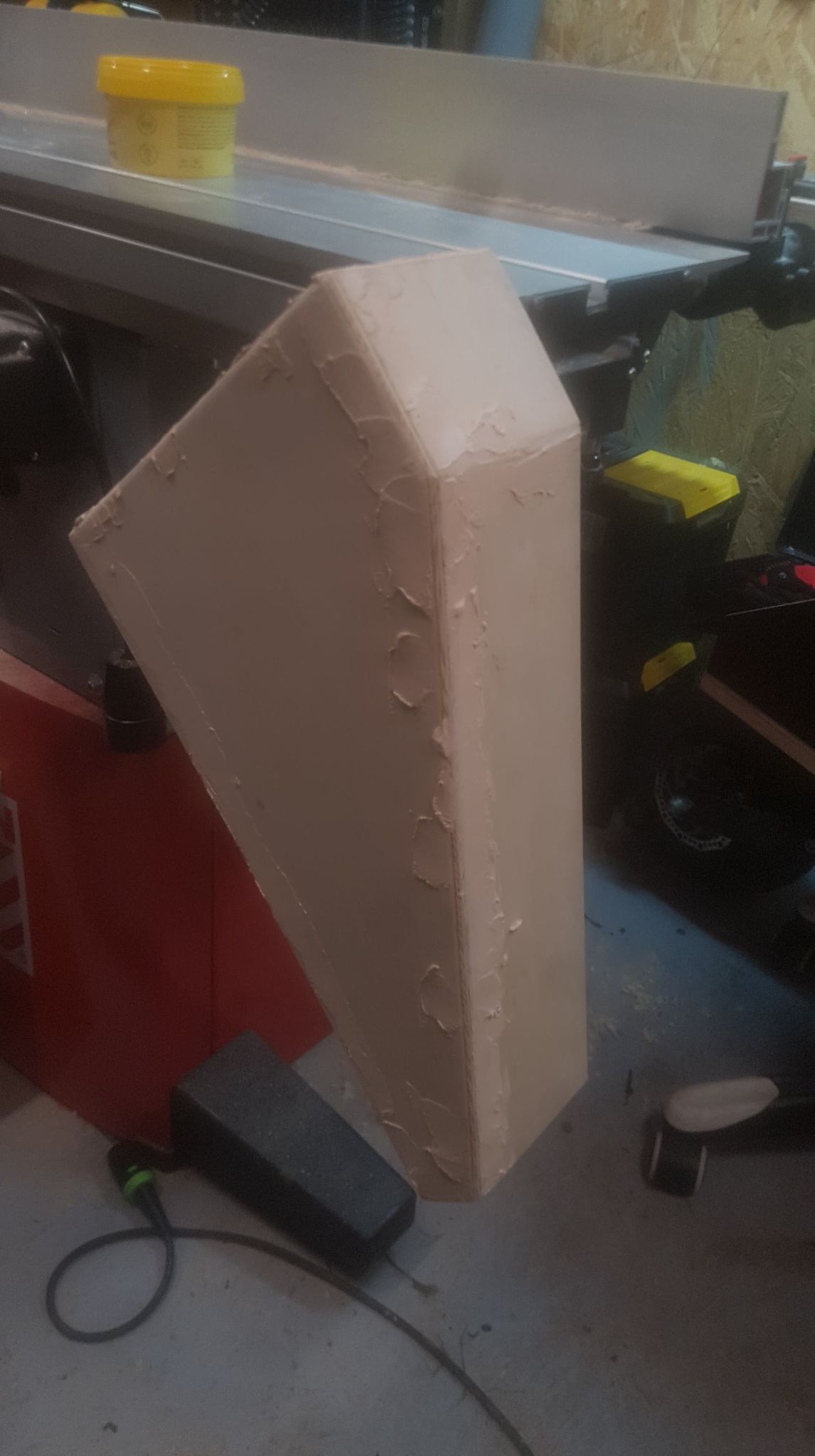

Boki. Boki mają 9cm (wcześniej miały 7 i bateria się nie mieściła) :P

Kleiłem to na klej poliuretanowy.

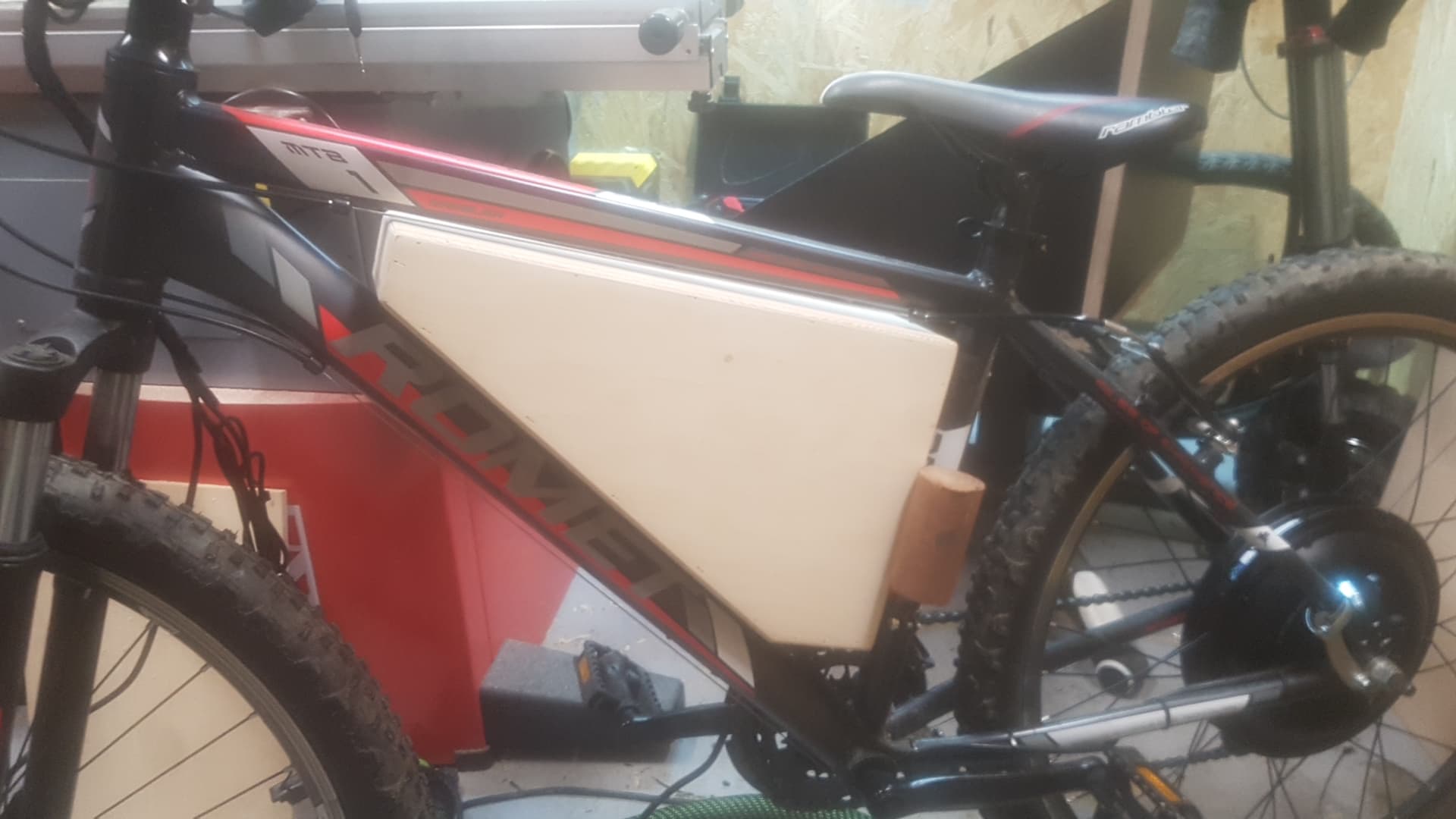

III Pierwsza przymiarka!
Pasuje dosłownie idealnie!
Jest to dokładnie to o czym myślałem. Duża, masywna skrzynia.


Teraz tylko szpachlowanko i czekanie...


W następnych wpisach - szlifowanie, montowanie drugiego boku, malowanie, mocowania skrzynki do ramy

Pozdro!

VelYoda

haliaetus lub haliaetos – morski orzeł (bielik), rybołów, od gr. ἁλιαιετος haliaietos – morski orzeł (bielik), rybołów, od ἁλι- hali- – morski, od ἁλς hals, ἁλος halos – morze; αετος aetos – orzeł.

velsyster

IMHO ramą wyglada na nietrafiona chyba ze spasujesz i nie zrobisz potwora jak z hulajnogi.
Kolka biedne, wejdzie tam chociaz z tylu 2.3 ? A najlepiej 2.3 z agresywnym bieżnikiem na szerokiej obręczy. Przód prędzej bo amortyzatory zazwyczaj maja dużo miejsca

marek20

Cytat: velsyster w 2020-10-30 | 18:09:47
IMHO ramą wyglada na nietrafiona
Rama to mi przyszła zupełnie inna niż zamawiałem ;D
Cytat: velsyster w 2020-10-30 | 18:09:47
wejdzie tam chociaz z tylu 2.3
Wejdzie. Tu jest obecnie 2.0, w planach 2,3 z dużym kostkowym bieżnikiem
Cytat: velsyster w 2020-10-30 | 18:09:47
Przód prędzej bo amortyzatory zazwyczaj maja dużo miejsca
Amor i tak do zmiany. Zapewne wleci Marzocchi 888
Cytat: velsyster w 2020-10-30 | 18:09:47
nie zrobisz potwora jak z hulajnogi.
To ma być taki spokojny turystyk do jazdy 60km/h max :)

Na jakiegoś potworka szykuję się w następnym roku.
Rama falcon, 19 calowe koła motocyklowe :)

M.ChObi

Coś tam grzebiesz widzę ,  pamiętaj tylko o kasku
Nie jestem jak Fyme , ja nie spamuję , piszę tylko małowartościowe posty w znacznych ilościach .

marek20

Cytat: M.ChObi w 2020-10-30 | 18:32:35
pamiętaj tylko o kasku
Tylko w kasku :)
+ gdy planuję szybsze jazdy zbroja na moto i rękawiczki :)

M.ChObi

Nie jestem jak Fyme , ja nie spamuję , piszę tylko małowartościowe posty w znacznych ilościach .

Axo

Gdzie nowe festoole ja sie pytam ☝️😁

marek20

Cytat: Axo w 2020-10-30 | 19:10:07
Gdzie nowe festoole ja sie pytam ☝️😁
Niedługo właśnie domino leci na sprzedaż  :'(

fyme


velsyster

Cytat: marek20 w 2020-10-30 | 18:24:16 Amor i tak do zmiany. Zapewne wleci Marzocchi 888

do tej ramy? glowka oda samego patrzenia sie zlamie ;)

marek20

Cytat: fyme w 2020-10-30 | 19:34:07
Czemu?
Kupiłem...
Użyłem do jednego projektu...
No i leży  :(

Nie jestem osobą która by taki sprzęt wykorzystywała. Ja lubię sobie podłubać raz na jakiś czas a to jest sprzęt dla meblarza który z tego się utrzymuje.

Dodatkowo moje nowe hobby w postaci budowy pojazdów elektrycznych jest... Drogie.
Jest niesamowicie drogie :P

Domino zapewne odeślę na gwarancję (zdążyło się popsuć po 1 projekcie) i opycham je za jakąś rozsądną cenę :P

KrisssK

Cytat: marek20 w 2020-10-30 | 22:14:48 Dodatkowo moje nowe hobby w postaci budowy pojazdów elektrycznych jest... Drogie.
Jest niesamowicie drogie :P
Rodzice jakoś to udźwigną... :D

marek20

Cytat: velsyster w 2020-10-30 | 19:46:38
do tej ramy? glowka oda samego patrzenia sie zlamie ;)
Bez przesady ;) Aż taka zła ta rama nie jest. Nie mam zamiaru nim skakać z 10m gór :P
Cytat: KrisssK w 2020-10-30 | 22:21:05
Rodzice jakoś to udźwigną... :D
Rodzice to mnie przestali sponsorować już jakiś czas temu ;D


A w temacie skrzynki - drugi bok już przykręcony :)

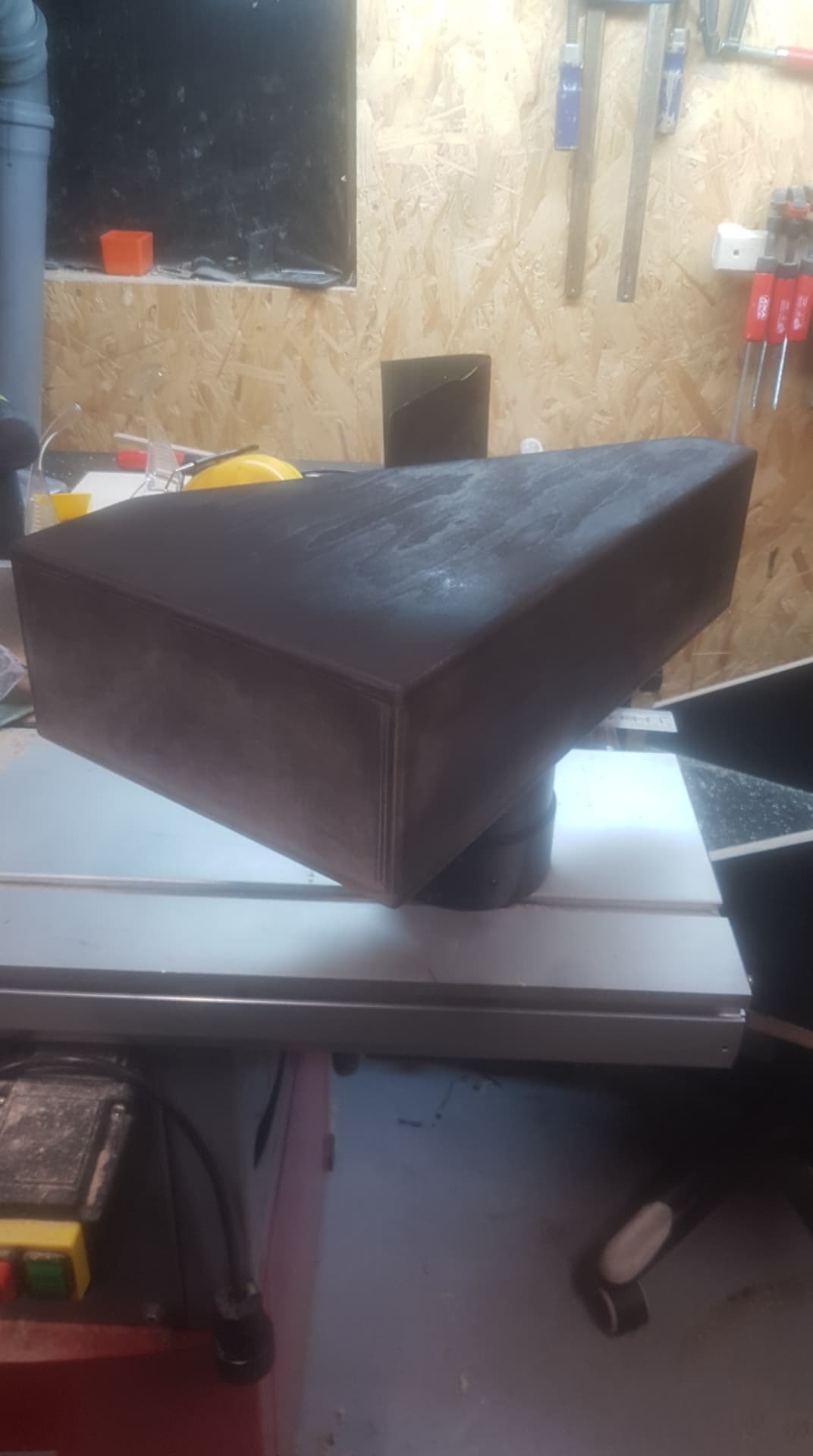

No i sama skrzyneczka już schnie po 1 warstwie :D


raw

#14
Fajna trumna dla kota. To twoje nowe hobby?
