Autor Wątek: Przykładnica do frezarki  (Przeczytany 3541 razy)

Online wiewioor7

  • Kornik - Ekspert
  • *****
  • Wiadomości: 1574
Przykładnica do frezarki
« dnia: 2023-05-14 | 15:23:17 »
Heja
Mam frezarkę dolnowrzecionową Proma sf-40/1500. Ogólnie fajnie działa, ale plastikowa przykładnica to porażka, wolę kantówką się poratować.
Chcę to jakoś poprawić, ewentualnie zrobić nową, tylko wiadomo jak z funduszami.
@KolA zrobi mi z hpl, ale muszę wymyśleć co i jak.

W tej przykładnicy wszystko jest regulowane, ale strasznie gibkie/giętkie, ugina się i ciężko to usztywnić.
Szukam pomysłu, czy wystarczy jeden kawałek hpl, dokręcić do oryginalnej przykładnicy, czy jakoś inaczej kombinować, żeby to usztywnić.
Macie jakieś pomysły
« Ostatnia zmiana: 2023-05-14 | 15:26:05 wysłana przez wiewioor7 »

Offline VelYoda

  • Kornik - Ekspert
  • *****
  • Wiadomości: 6969
  • Aquila Haliaeetus Poloniae
« Ostatnia zmiana: 2023-05-14 | 15:31:54 wysłana przez VelYoda »
haliaetus lub haliaetos – morski orzeł (bielik), rybołów, od gr. ἁλιαιετος haliaietos – morski orzeł (bielik), rybołów, od ἁλι- hali- – morski, od ἁλς hals, ἁλος halos – morze; αετος aetos – orzeł.

Offline MarcinEVP

  • Kornik - Ekspert
  • *****
  • Wiadomości: 520
Odp: Przykładnica do frezarki
« Odpowiedź #2 dnia: 2023-05-14 | 20:52:07 »
Ja czasem montuję profile aluminiowe, mam takie 8x8 i 10x10 z demontażu. Kiedyś z nich zrobię porządną przykładnicę.

Offline undead

  • Kornik - Ekspert
  • *****
  • Wiadomości: 1046
  • The sky is the limit
Odp: Przykładnica do frezarki
« Odpowiedź #3 dnia: 2023-05-14 | 21:16:40 »
@wiewioor7 miałem dokładnie ten sam sprzęt. Przekładnicę sobie zrobiłem drewnianą przykręcaną na motylki, z wyciętym otworem na frez.  Plus z laminatu zrobiłem fajerki, bo te gówniane plastikowe w ogóle nie trzymały linii ze stołem i też się cholernie gięły. a na koniec się rozsypały.

Offline wojo72

  • Kornik - Ekspert
  • *****
  • Wiadomości: 749
Odp: Przykładnica do frezarki
« Odpowiedź #4 dnia: 2023-05-14 | 23:01:58 »
Ja na początek wszystkie te przetłoczenia pozalewałbym żywicą najlepiej z jakimś wypełniaczem kwarcowym. Jak nie pomoże to przynajmniej czyścić będzie łatwiej :).

Online wiewioor7

  • Kornik - Ekspert
  • *****
  • Wiadomości: 1574
Odp: Przykładnica do frezarki
« Odpowiedź #5 dnia: 2023-05-15 | 09:26:24 »
@VelYoda fajne to i nie, aż tak drogie, w porównaniu np. do https://tools4wood.pl/pl/p/Prowadnica-frezarska-Super-Fence-36/352

Przekładnicę sobie zrobiłem drewnianą przykręcaną na motylki, z wyciętym otworem na frez.
Szukam czegoś bardziej stabilnego niż drewno, ale też na razie używam kantówki. Z fajerkami fajny pomysł.

Może faktycznie lepiej od nowa zrobić porządną przykładnicę, a nie bawić się w przerabianie tej, z profili i kątowników coś poskładam


Offline MarcinEVP

  • Kornik - Ekspert
  • *****
  • Wiadomości: 520
Odp: Przykładnica do frezarki
« Odpowiedź #6 dnia: 2023-05-15 | 19:06:14 »
z profili i kątowników coś poskładam
Jak weźmiesz odpowiednio duży profil to odciąg możesz dać z przodu profila a drugą część zaślepić, to wygodny upgrade.

Online wiewioor7

  • Kornik - Ekspert
  • *****
  • Wiadomości: 1574
Odp: Przykładnica do frezarki
« Odpowiedź #7 dnia: 2023-05-15 | 22:52:06 »
Jak weźmiesz odpowiednio duży profil to odciąg możesz dać z przodu profila a drugą część zaślepić
Kurczę, nie widzę tego oczyma wyobraźni,  jak odciąg z przodu

Offline MarcinEVP

  • Kornik - Ekspert
  • *****
  • Wiadomości: 520
Odp: Przykładnica do frezarki
« Odpowiedź #8 dnia: 2023-05-16 | 20:24:52 »
A ja nie umiem rysować ;) Jak masz profil 10x10 cm to w środku robisz wnękę w której się mieści frez. A potem z jednej strony profil zaślepiasz za frezem żeby urobek nie zbierał się a na drugim końcu złącze do odkurzacza. Wsysa we wnęce przy frezie powietrze a z urobkiem odbierasz na końcu profilu.

Online wiewioor7

  • Kornik - Ekspert
  • *****
  • Wiadomości: 1574
Odp: Przykładnica do frezarki
« Odpowiedź #9 dnia: 2023-05-16 | 20:40:45 »
Teraz czaję :)
Rozejrzę się i poszukam jakichś profili albo wykorzystam te v, co Pan Yoda wysłał ;)

Offline AC

  • Kornik - Ekspert
  • *****
  • Wiadomości: 543
Odp: Przykładnica do frezarki
« Odpowiedź #10 dnia: 2023-05-16 | 21:00:16 »

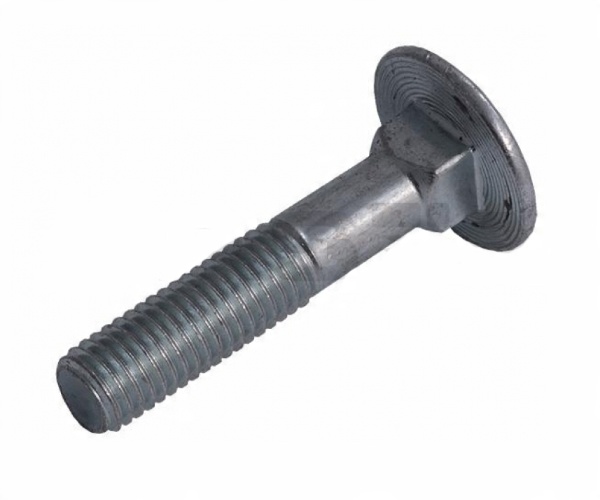

Ja tam dorobiłem bez profili. Masz frezarką to sobie na-frezujesz w desce rowek na śrubkę.


W deseczkach które się przesuwają nawiercasz otwór żeby schować łeb tej śrubki.

« Ostatnia zmiana: 2023-05-16 | 21:02:24 wysłana przez AC »

Offline gruduś

  • Zaawansowany użyszkodnik
  • ****
  • Wiadomości: 465
  • Mam garaż i nie zawaham się go użyć.
Odp: Przykładnica do frezarki
« Odpowiedź #11 dnia: 2023-05-16 | 22:03:39 »
Jakbyś szukał budżetowego rozwiązania to ja mam takie cuś. Zrobione z odcinek po robieniu blatu
 Może druciarstwo, ale działa jak złoto i ma się dobrze. W otwór weszło kolanko hydrauliczne z pcv pod odkurzacz.
Nawet stojąc w miejscu, można zabłądzić.

Online wiewioor7

  • Kornik - Ekspert
  • *****
  • Wiadomości: 1574
Odp: Przykładnica do frezarki
« Odpowiedź #12 dnia: 2023-05-16 | 23:20:41 »
Oo, coraz więcej pomysłów :)
Tak konstrukcyjnie to mniej więcej wiem jak to powinno wyglądać, jeszcze tylko się zastanawiam, jaki materiał wybrać, aluminium, drewno, sklejka, mdf, hpl czy coś jeszcze

Offline truszczyk

  • Kornik - Ekspert
  • *****
  • Wiadomości: 1143
Odp: Przykładnica do frezarki
« Odpowiedź #13 dnia: 2023-05-19 | 23:46:27 »
Złoto  ;D

Online wiewioor7

  • Kornik - Ekspert
  • *****
  • Wiadomości: 1574
Odp: Przykładnica do frezarki
« Odpowiedź #14 dnia: 2023-05-19 | 23:55:23 »
Złote będą śruby, więcej finansowo nie da rady :) a prowadnice z miedzi, bo przecież lepiej miedź, niż nie mieć
